柔性冶具底板支持杆立柱套装 海克斯康三坐标夹具与三次元五金冶具的协同应用

在现代精密制造与质量检测领域，三坐标测量机（CMM）已成为不可或缺的核心装备。而要让三坐标测量机发挥出最佳性能，一套高效、稳定、灵活的夹具系统至关重要。本文将聚焦于柔性冶具底板支持杆立柱套装，探讨其在海克斯康三坐标夹具及三次元五金冶具中的关键作用与应用优势。

一、柔性冶具系统的构成与核心价值

柔性冶具底板支持杆立柱套装是一种模块化、可重构的夹具解决方案，通常由底板、支持杆、立柱、夹紧元件及连接附件组成。其设计理念在于通过标准化接口与灵活组合，实现对不同形状、尺寸工件的快速装夹与定位。

• 底板：作为整个系统的基座，提供高平整度与稳定的安装平台，确保测量基准的可靠性。

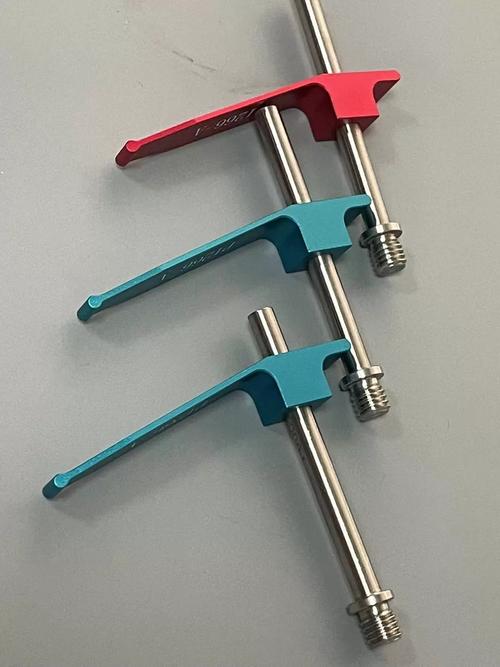

• 支持杆与立柱：通过不同长度和角度的组合，构建出三维空间支撑点，适应复杂曲面或异形零件的定位需求。
• 五金冶具配套：包括各类压板、夹钳、V型块等标准件，进一步扩展系统的适应范围。

这种柔性化设计显著减少了专用夹具的制作成本与周期，尤其适合多品种、小批量的生产检测场景。

二、与海克斯康三坐标夹具的适配优势

海克斯康（Hexagon）作为全球领先的测量技术提供商，其三坐标测量机对夹具系统的精度与兼容性要求极高。柔性冶具底板支持杆立柱套装在海克斯康三坐标平台上的应用，表现出以下突出优势：

1. 高精度接口匹配：底板常采用标准螺纹孔阵列（如M8、M6），与海克斯康测量机工作台面的安装孔系高度兼容，便于快速固定与找正。
2. 重复定位精度：经过精密加工的支持杆与立柱，配合锁紧机构，可实现微米级的重复定位，保障测量结果的再现性。
3. 轻量化与刚性平衡：采用铝合金或高强度合金材料，既减轻了夹具自重对测量机动态性能的影响，又保证了足够的刚性，避免测量过程中的振动误差。
4. 兼容三次元测量软件：柔性系统的装夹方案可在海克斯康PC-DMIS等软件中建立坐标系，实现测点路径的优化与自动编程。

三、在三次元五金冶具中的典型应用

三次元测量（即三坐标测量）在五金冶具行业应用广泛。柔性冶具底板支持杆立柱套装不仅是测量辅助工具，更可延伸至加工与装配环节，形成“一次装夹、多工序共用”的柔性制造单元。

典型应用示例：

• 冲压件与注塑件检测：利用立柱与支持杆构建多点支撑，模拟工件实际装配状态，准确评估形位公差。
• 模具与电极测量：通过柔性组合适应不同模架尺寸，减少换型时间，提高检测效率。
• 精密五金零件全尺寸检验：配合快速夹钳与定位销，实现小批量零件的批量装夹与自动测量。

柔性冶具系统的标准化组件可纳入企业工装管理系统，实现库存共享与快速调配，降低综合成本。

四、选型与使用建议

为充分发挥柔性冶具底板支持杆立柱套装的效能，建议用户关注以下几点：

• 底板规格：根据三坐标测量机台面尺寸和常用工件大小，选择合适孔距与材质的底板，确保兼容性与承载能力。
• 支持杆与立柱精度：优先选择经过精磨处理、直线度高、螺纹配合紧密的产品，保证装夹稳定性。
• 附件完整性：配套齐全的夹紧与定位元件，可大幅提升系统柔性，避免因缺件导致装夹方案受限。
• 定期校准与维护：建立柔性冶具的周期性精度校验制度，及时更换磨损件，确保测量系统长期稳定。

五、

柔性冶具底板支持杆立柱套装作为海克斯康三坐标夹具与三次元五金冶具的重要支撑，正以其模块化、高精度、高适应性的特点，助力制造企业提升检测效率与质量管控水平。在智能制造与数字化测量不断深化的今天，合理配置并深度应用柔性冶具系统，将成为企业构建核心竞争力的关键一环。
